ConvML 1.2: Kosz zasypowy <Chute>

3.12 Kosz zasypowy <Chute>

Kosz zasypowy jako element trasy wyznacza miejsce załadunku materiału na przenośnik taśmowy.

$\includegraphics[width=0.6\textwidth ]{png/liquid/Chute}$

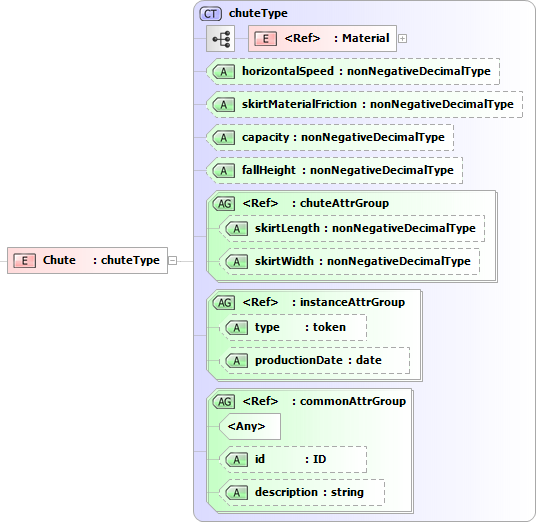

Figure 30: Definicja elementu Chute

Rodzice: Carry, Return

Atrybuty:

horizontalSpeed: Składowa prędkości taśmy [m/s]
skirtMaterialFriction: Współczynnik tarcia pomiędzy urobkiem a ograniczeniami bocznymi
capacity: Wydajność punktu załadowczego [t/h]
fallHeight: Wysokość spadku materiału na taśmę [mm]
skirtLength: Długość ograniczeń bocznych [m]
skirtWidth: Szerokość ograniczeń bocznych [m]

Element opisujący właściwości materiału podawanego na kosz zasypowy.

$\includegraphics[width=0.6\textwidth ]{png/liquid/Material}$

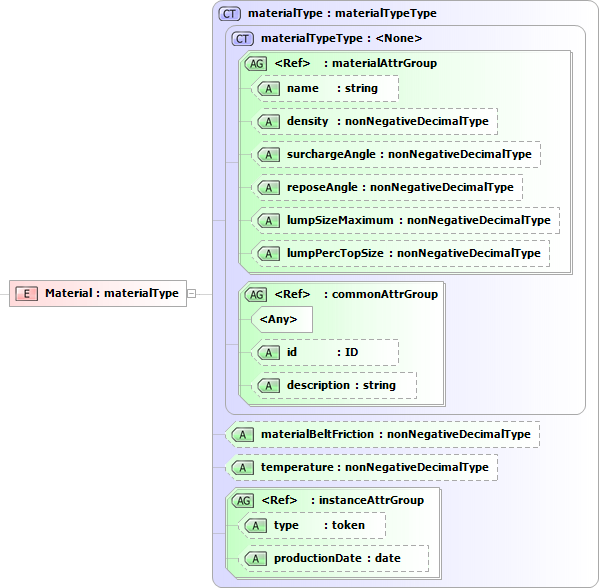

Figure 31: Definicja elementu Material

Rodzice: Chute

Atrybuty:

name: Nazwa materiału
density: Gęstość nasypowa materiału transportowanego - $\gamma$ [ $kg/m^3$ ]
surchargeAngle: Kąt usypu materiału na taśmie - $\rho$ [ $^\circ$ ]
reposeAngle: Kąt tarcia wewnętrznego [ $^\circ$ ]
lumpSizeMaximum: Maksymalny wymiar brył [mm]
lumpPercTopSize: Procentowy udział brył [%]
materialBeltFriction: Współczynnik tarcia urobek-taśma
temperature: Temperatura materiału [ $^\circ$ C]
